Un agente de curado no solo endurece la resina, sino que también ayuda a determinar si la red terminada puede seguir funcionando cuando la temperatura se convierte en la verdadera prueba.
Cuando un componente epoxi debe conservar su forma, aislamiento e integridad mecánica a altas temperaturas, cambiar solo la resina puede no ser suficiente. El agente de curado pasa a formar parte de la estructura final. Ahí es donde el 4,4'-DDS demuestra su valía.
La 4,4'-diaminodifenil sulfona es una diamina aromática cristalina que se utiliza en sistemas epoxi de alta temperatura. Su estructura rígida con puentes de sulfona permite la formación de una red térmicamente estable con una alta temperatura de transición vítrea (Tg) tras un curado adecuado. Igualmente importante, su reacción relativamente lenta a baja temperatura proporciona tiempo suficiente para la mezcla, la impregnación o el vertido antes de que el calor acelere el curado.
DDS no es un atajo para obtener una Tg fija. Es una vía para obtener una red epoxi de alta temperatura. |
La molécula contiene dos aminas aromáticas primarias unidas mediante dos anillos fenilo y un grupo sulfona central. El grupo sulfona atrae densidad electrónica de las aminas, reduciendo su reactividad a bajas temperaturas. Una vez que el sistema se calienta y se cura adecuadamente, la misma estructura aromática rígida pasa a formar parte de una red reticulada compacta.

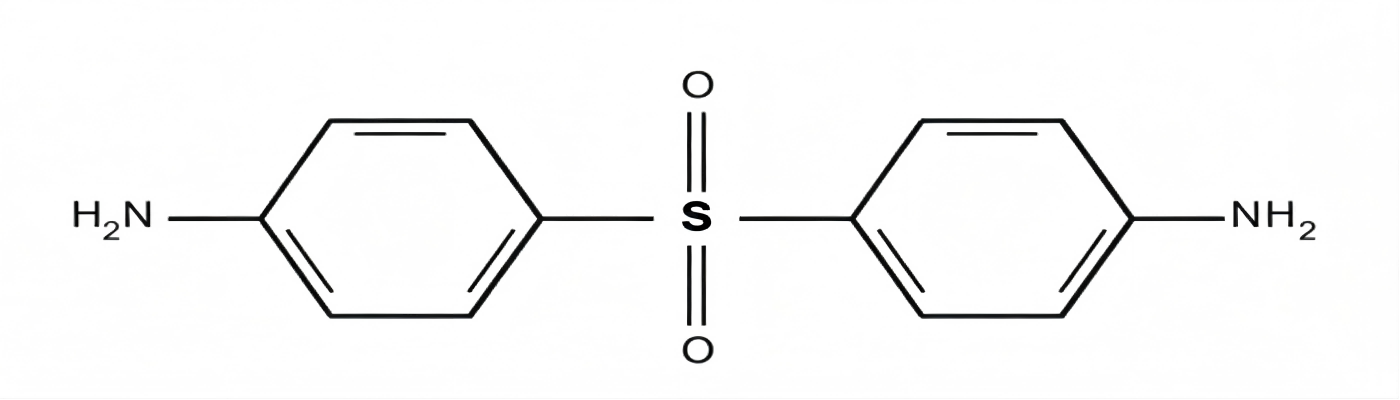

Figura. Estructura del 4,4'-DDS
Información del producto | Valor |
nombre químico | 4,4'-Diaminodifenil sulfona |
Número CAS | 80-08-0 |
Fórmula molecular | C12H12N2O2S |
Masa molar | 248,30 g/mol |
AHEW teórico | Aprox. 62,1 g/eq; valor calculado |
El DDS resulta atractivo porque combina un tiempo de procesamiento previo al curado con un alto potencial a altas temperaturas tras el curado. La contrapartida es evidente: al ser un polvo sólido, normalmente requiere una dispersión o disolución controlada, seguida de un programa adecuado de curado térmico y postcurado. Una dispersión incompleta o una conversión insuficiente pueden impedir que la formulación alcance su Tg y rendimiento de envejecimiento deseados.
Un estudio publicado sobre epoxi TGPAP/BPF varió la composición de la mezcla y la proporción de amina a epoxi, utilizando DDS como endurecedor. En 11 ensayos experimentales, un tiempo de procesamiento más prolongado no produjo automáticamente una Tg más alta. El resultado de la verificación optimizada logró una Tg de 181,2 ± 0,8 °C con un tiempo de procesamiento de aproximadamente 140 minutos. Este es un ejemplo de la literatura, no una prueba de producto de YolaTech, pero pone de manifiesto el punto clave: el rendimiento del DDS depende de la formulación completa.

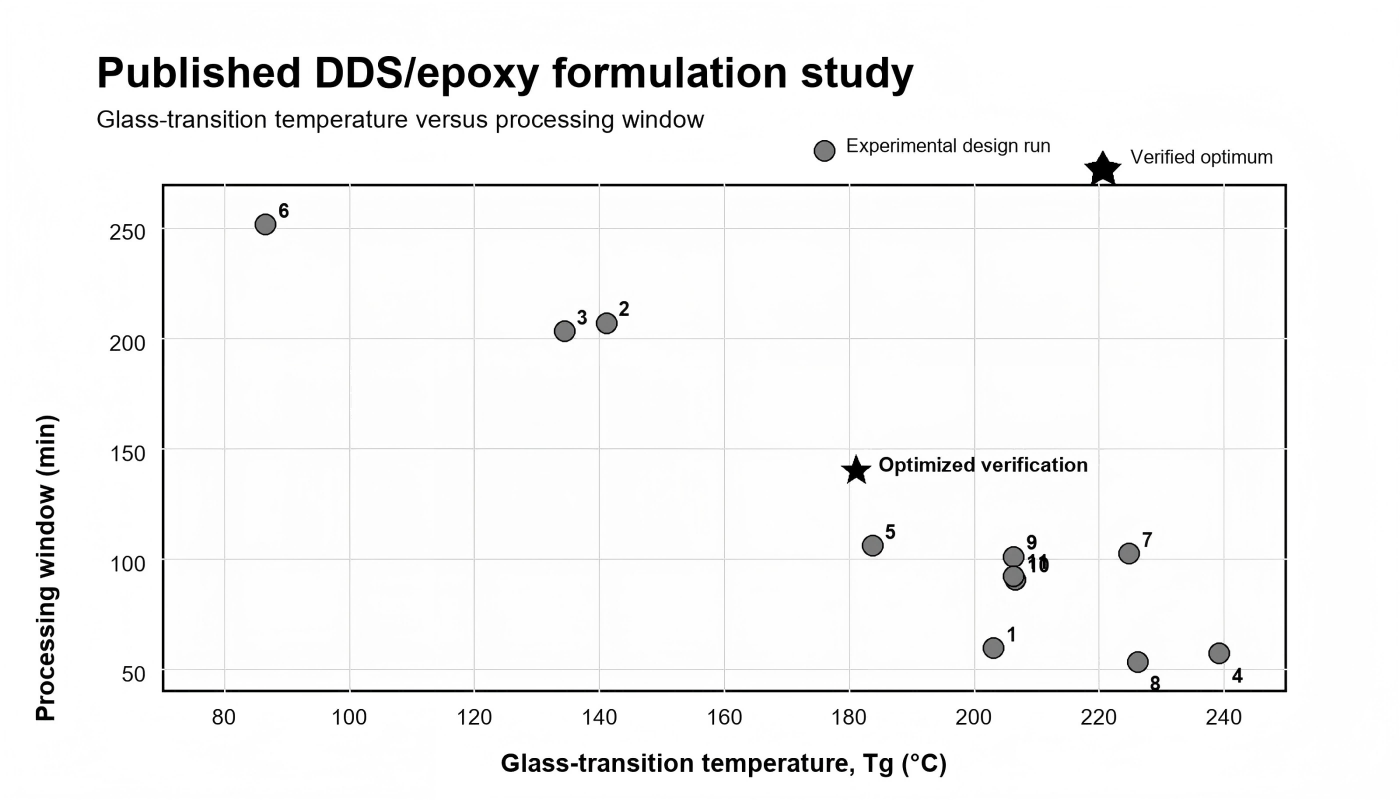

Gráfico original basado en Junid et al., Polymers 2021, 13, 3304. Ejecuciones de diseño n=3. Solo caso de la literatura.
Caso de estudio de literatura optimizado | Previsto | Verificado |
Temperatura de transición vítrea | 180°C | 181,2 ± 0,8 °C |
Ventana de procesamiento | 136,1 minutos | ≈140 min |
La formulación optimizada descrita en el estudio consiste en un 55,6 % en peso de BPF en la mezcla BPF/TGPAP y una relación estequiométrica de amina a epoxi de 0,60.
En matrices epoxi multifuncionales, el DDS proporciona la etapa de procesamiento controlada necesaria para la impregnación y el laminado, seguida de una red termocurada apta para aplicaciones exigentes en materiales compuestos. El resultado final depende del flujo de resina, la humectación de las fibras, el control de poros, la presión de curado y el postcurado, y no solo del nombre del endurecedor.
Los transformadores, bobinas, módulos de potencia y componentes eléctricos relacionados pueden requerir un sistema epoxi que mantenga tanto el aislamiento como la integridad mecánica durante la exposición al calor. El DDS es relevante para estas formulaciones cuando el proceso de producción permite un curado a alta temperatura y la pieza terminada se valida en cuanto a su comportamiento dieléctrico, ciclos térmicos y envejecimiento por humedad.
El DDS también puede evaluarse en adhesivos estructurales de alta temperatura, recubrimientos protectores y síntesis de polímeros que contienen sulfonas. Estos usos se benefician de la misma química aromática rígida, pero la tenacidad, la adhesión, el color y la resistencia química deben estar equilibrados en la formulación completa.
Propiedad | Valor de TDS |
Apariencia | Polvo cristalino blanco |
Pureza | ≥99,0% |
Punto de fusión | 175-181 °C |
Pérdida por secado | ≤0,30% |
Uso industrial principal | Agente de curado de epoxi de alta temperatura |
Uso adicional de TDS | Material para polisulfona amida y otros polímeros |
Almacenamiento | Lugar fresco y seco; evitar la luz solar directa. |
Vida útil | 12 meses en el envase original sellado a temperatura ambiente. |
Embalaje | Tambor de fibra de 25 kg |
El DDS no es la primera opción para todas las resinas epoxi. Si un proceso requiere un curado a temperatura ambiente muy rápido, otro endurecedor podría ser más adecuado. Cuando la aplicación permite un curado con calor controlado y la pieza terminada debe funcionar a temperaturas elevadas, el 4,4'-DDS se convierte en una excelente opción de formulación.
Por lo tanto, la conversación más útil con el cliente comienza con la temperatura de servicio objetivo, la resina y el EEW, las condiciones de curado disponibles, la geometría del componente y las pruebas de envejecimiento necesarias. Estos detalles convierten la promesa de "alta temperatura" en un resultado medible y verificable.
Red IPv6 compatible
